Isolatore cristallino fononico

Scenari di applicazione

1. Isolamento delle vibrazioni della pista ferroviaria: riduce la trasmissione delle vibrazioni causata dall’operazione del treno

2. Transito ferroviario urbano – Migliora il comfort passeggeri

3. Linee ferroviarie ad alta velocità-riduce al minimo i danni da fatica alle strutture di binari

4. Controllo delle vibrazioni per ponti e tunnel per binari – salvaguardie edifici e infrastrutture vicine

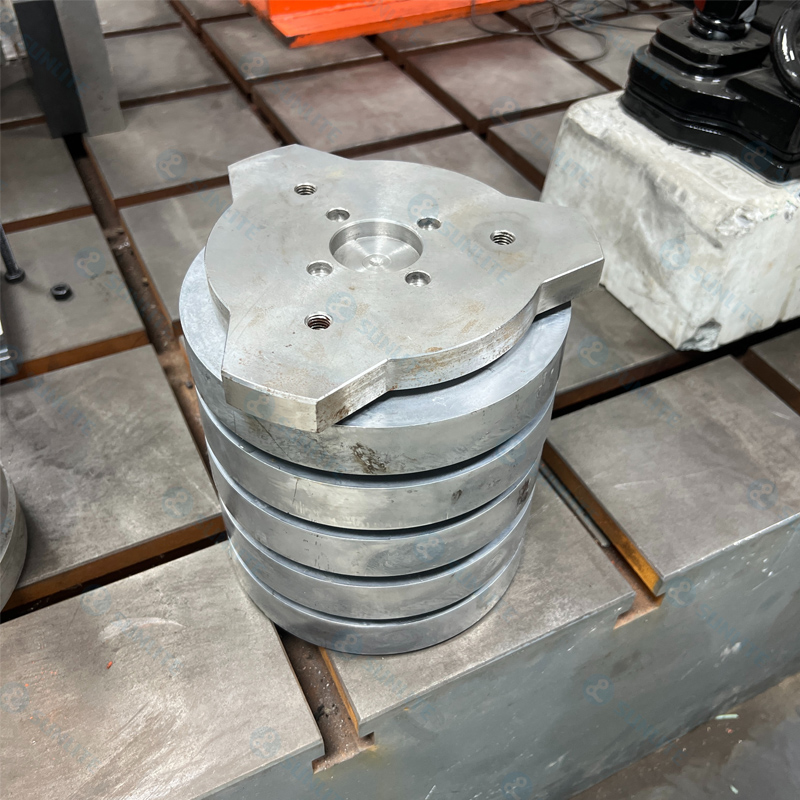

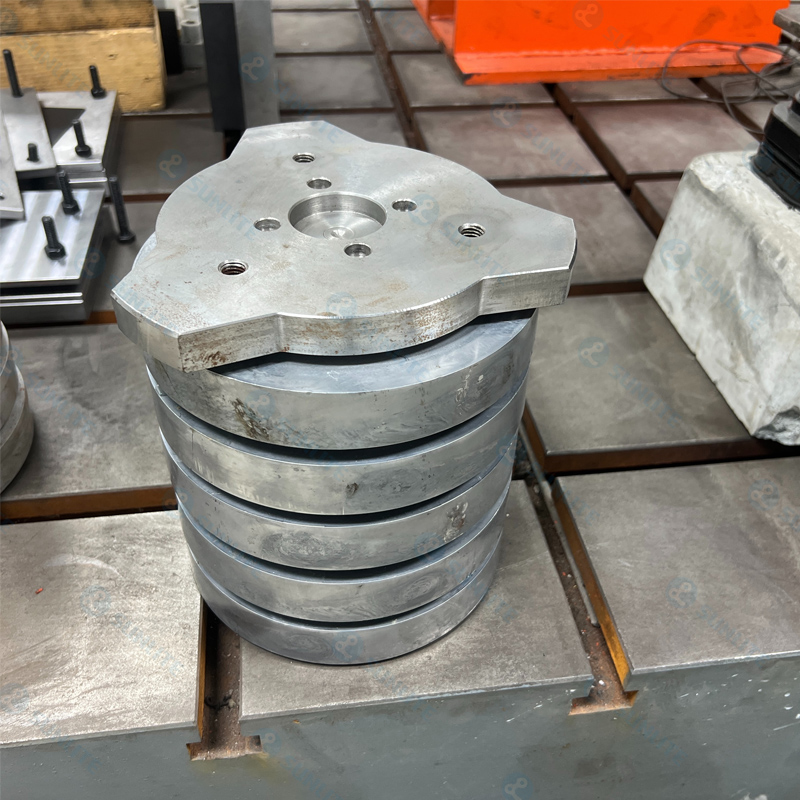

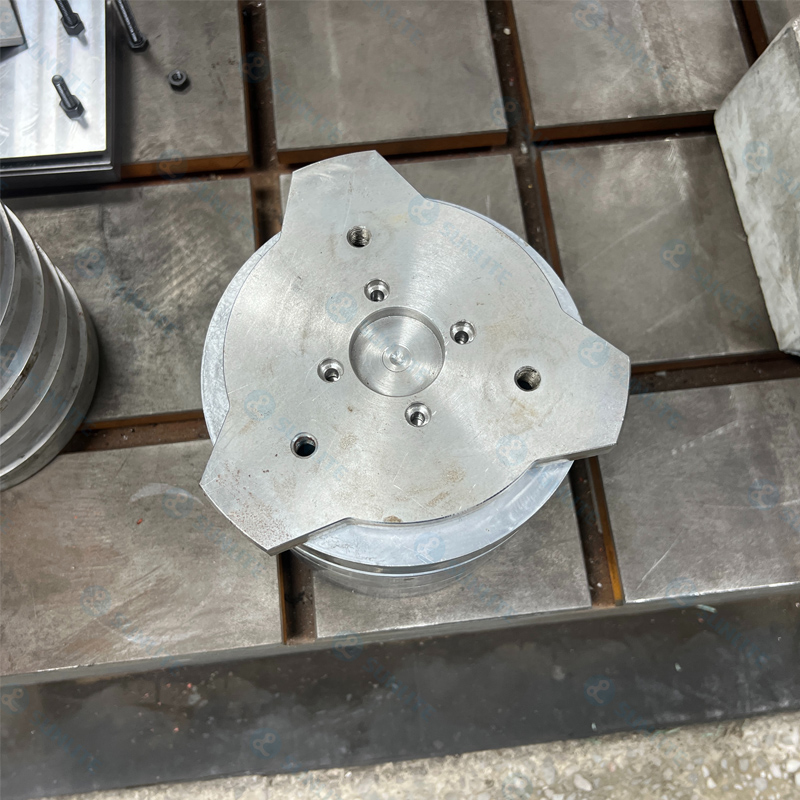

Descrizione del prodotto

Questo isolatore sfrutta il ** meccanismo di risonanza locale dei cristalli fononici ** per controllare con precisione la propagazione delle onde elastiche all’interno delle strutture ferroviarie. Raggiunge **> perdita di inserimento 18db ** attraverso la banda di frequenza a 20–200Hz, fornendo un isolamento di vibrazione a banda larga altamente efficace. Rispetto ai tradizionali sistemi di lastre galleggianti in acciaio in acciaio, offre un miglioramento fino a ** 50% nella riduzione delle vibrazioni ** eliminando completamente i rischi di rottura a molla, fornendo una soluzione di prossima generazione che combina prestazioni superiori con zero problemi di sicurezza per i progetti di mitigazione delle vibrazioni ferroviarie.

Funzione del prodotto

Controllo delle onde a banda larga:

Le unità di risonanza locale espandono la gamma di gap di banda elastica delle onde, sopprimendo in particolare la banda di frequenza di vibrazione principale a 20-200Hz di tracce.

La struttura metamateriale consente all’efficienza dell’isolamento delle vibrazioni di superare ＞ 18 dB, con un miglioramento del 40% delle prestazioni di riduzione del rumore ad alta frequenza.

Progettazione di sicurezza intrinseca:

I risonatori non metallici a stato-solido eliminano il rischio di frattura della fatica delle molle metalliche, riducendo i costi di manutenzione del 90%.

Le unità preinstallate modulari supportano una sostituzione rapida, riducendo i tempi di inattività dell’80%.

Adattabilità ambientale migliorata:

Stabilità a banda ＞ 95% nell’intervallo di temperatura di -20 ℃ ~ 80 ℃, resistendo agli effetti di congelamento -scongelamento/di espansione termica.

Valutazione della resistenza a spruzzo salino ＞ 1000H (ISO 9227), adatto per ambienti umidi costieri/tunnel.

Potenziato da operazioni e manutenzione intelligenti:

Il monitoraggio wireless dello stato dell’unità di risonanza consente la gestione dei gemelli digitali dell’efficienza di soppressione delle vibrazioni.

Indice di performance

Core Technology: struttura di risonanza locale di cristallo fononico

Prestazioni di isolamento delle vibrazioni: perdita di inserzione ＞ 18db (standard di test EN 15461)

Larghezza di banda di frequenza efficace: controllo del gap di banda elastico a 20-200Hz

Durata di vita meccanica: ＞ 30 anni (100 milioni di cicli di carico dinamico)

Intervallo di temperatura: -20 ℃ ~ 80 ℃ (deviazione di frequenza di banda ≤3%)

Capacità di carico: ≥300kn/m² Capacità del cuscinetto verticale

Area di applicazione

Metro urbano: aree sensibili alle vibrazioni delle tracce della sezione tunnel (sotto gli ospedali, laboratori)

Ferrovia ad alta velocità: prevenzione e controllo del rischio di risonanza nelle sezioni del ponte

Produzione di precisione: protezione ambientale ultra silenziosa per fabbriche di chip/laboratori ottici adiacenti alle tracce

Centri medici: protezione di attrezzature come la risonanza magnetica contro l’interferenza di micro-vibrazione

Progetti di ristrutturazione: aggiornamento della sicurezza e sostituzione dei sistemi di lastre galleggianti a molla in acciaio esistenti
