PASSOGGIO DI STRADA LEBAGGIO

Scenari di applicazione

1. Sotto le traversine ferroviarie, tamponando la forza di impatto dall’operazione del treno

2. Letti di zavorra della metropolitana e linee di metropolitana, riducendo la trasmissione delle vibrazioni

3. Sistemi di binari ferroviari ad alta velocità, migliorando la durata delle strutture del binario

4. Traccia i progetti di rinnovamento e manutenzione, migliorando l’elasticità e la stabilità dei letti di zavorra

Descrizione del prodotto

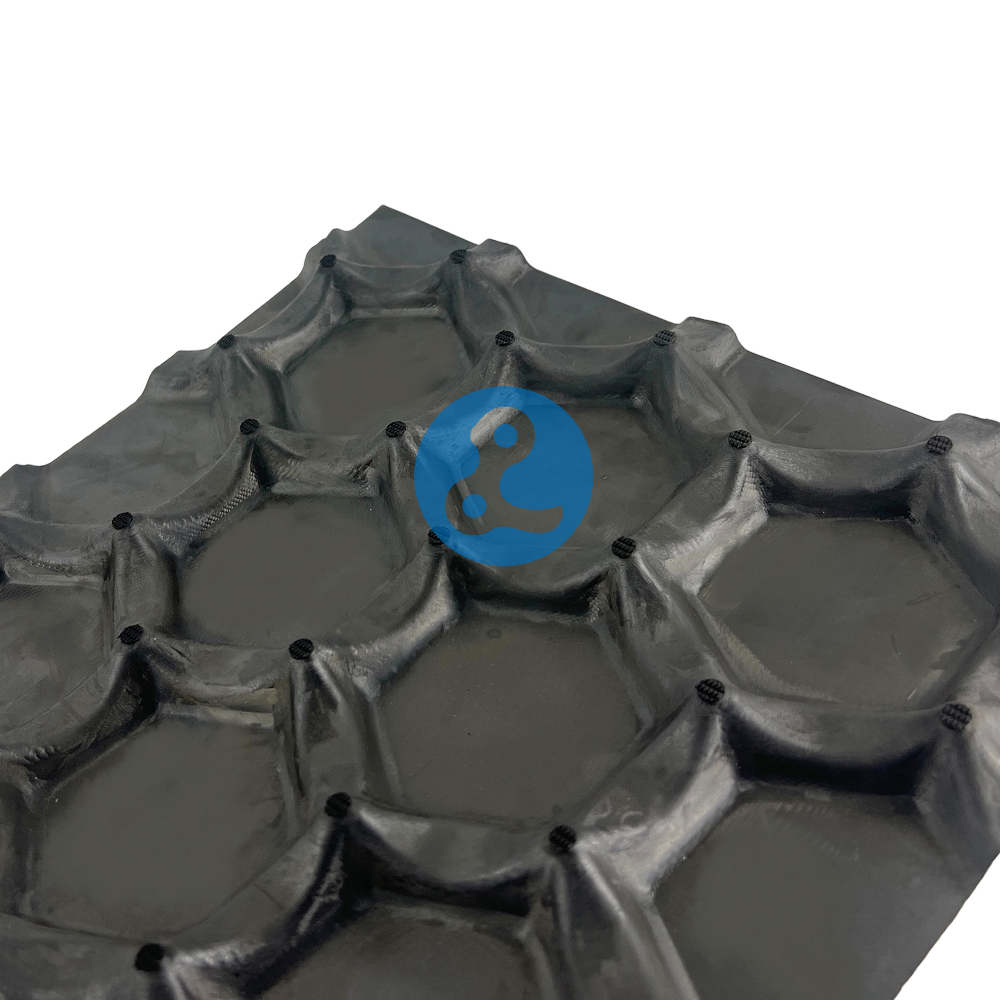

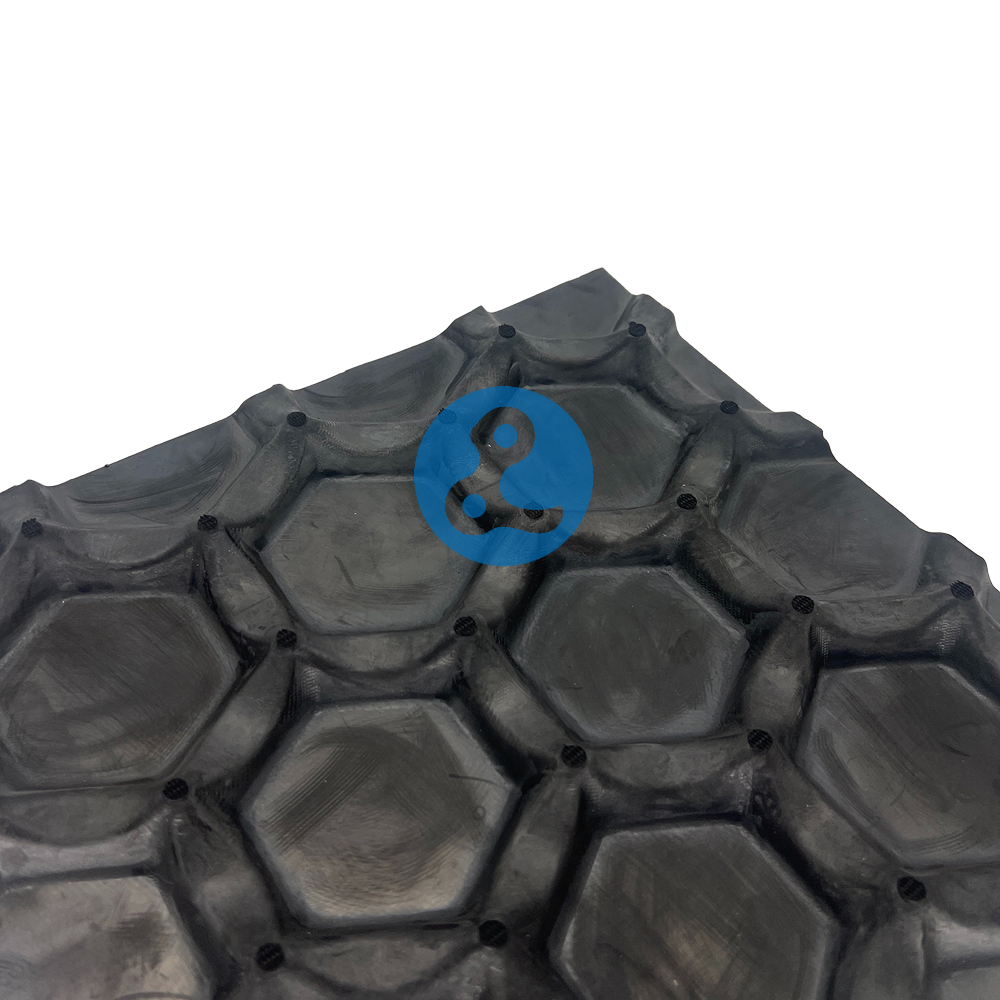

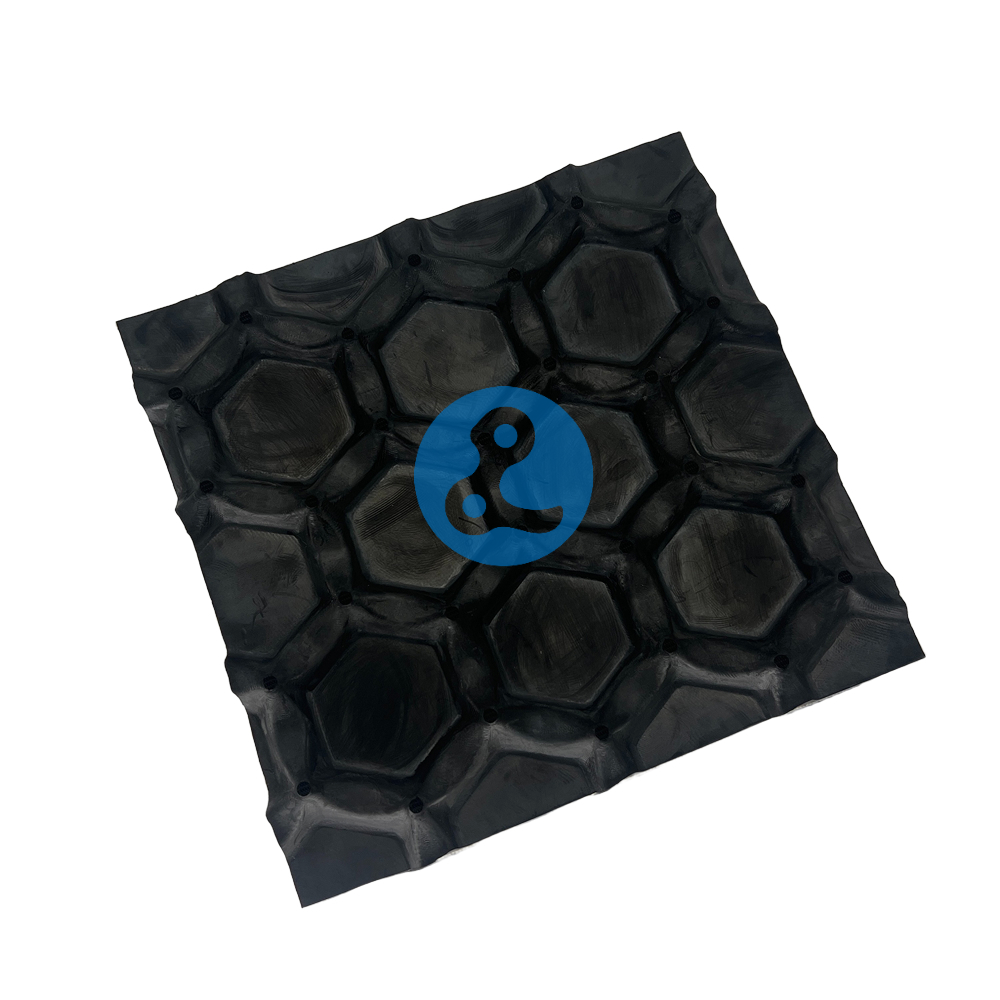

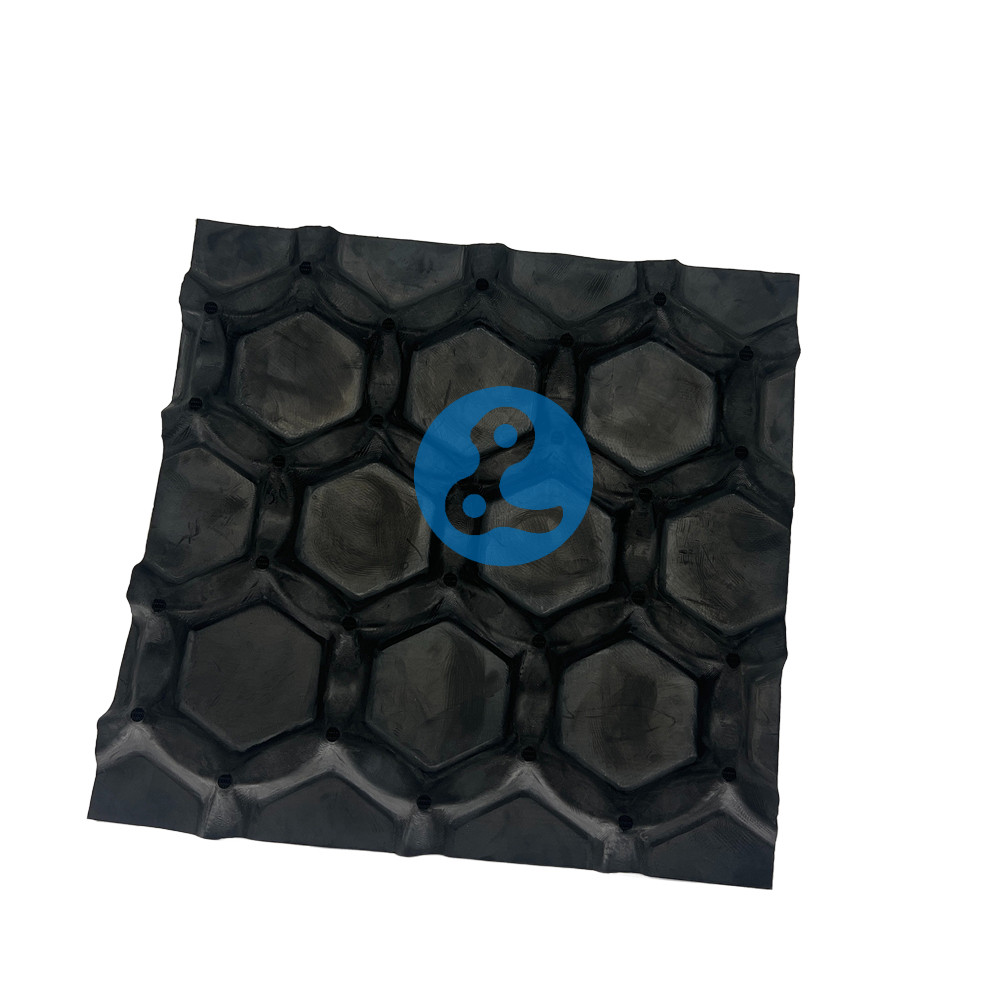

Tasco di smorzamento bionico esagonale regolare ｜ Spessore 20-22 mm ｜ Riduzione del rumore ad alta efficienza 8-12 dB ｜ 30% Riduzione del materiale strutturale ｜ Prestazioni a costi ultra-alta

Funzione del prodotto

Miglioramento dell’efficienza della struttura bionica:

- La normale struttura esagonale a nido d’ape disperde con precisione le onde d’urto, aumentando l’efficienza di conversione dell’energia di vibrazione del 40%

- Raggiunge una riduzione del rumore di 8-12 dB a uno spessore di 20-22 mm, rompendo il limite di prestazione di sottili materiali di smorzamento delle vibrazioni

Riduzione leggera e costi:

- La struttura della mesh riduce l’utilizzo del materiale del 30% mantenendo la resistenza del carico equivalente (≥12MPa)

- Riduce il costo dell’area unitaria del 35%, ottimizzando significativamente i budget di ingegneria

Smorzamento delle vibrazioni a banda larga:

- Le caratteristiche di rigidità non lineare coprono la banda di frequenza di vibrazione principale di 50-500Hz, sopprimendo i picchi di risonanza dell’attrezzatura

Comodo adattamento ingegneristico:

- Supporto fogli modellati in loco taglio, abbinando in modo flessibile basi di apparecchiature a forma speciale

Indice di performance

Forma strutturale: Design integrato a maglie bioniche esagonali regolari

Spessore standard: 20 mm/22 mm (tolleranza ± 0,5 mm)

Prestazioni di smorzamento delle vibrazioni: perdita di inserimento 8-12 dB (per standard di test ISO 10846)

Resistenza meccanica: capacità del cuscinetto verticale ≥25kn/㎡, rigidità statica 8-12KN/mm

Efficienza del materiale: 30%+ riduzione del peso rispetto alle strutture solide sotto le stesse prestazioni

Intervallo di temperatura: servizio a lungo termine a -40 ℃ ~ 80℃

Vita di servizio: ≥15 anni (5 milioni di cicli di carico dinamico)

Area di applicazione

Transito ferroviario: ricostruzione dei cuscini per dormiente a tunnel della metropolitana, sostituzione dei cuscinetti di sminuing di vibrazioni viadotto

Macchinari industriali: isolamento delle vibrazioni per fondazioni della macchina per timbrare, cuscinetti che riducono il rumore per compressori d’aria

Costruire smorzamento delle vibrazioni: pavimenti galleggianti nei laboratori di strumenti di precisione, strati di isolamento del suono negli alberi dell’ascensore

Strutture energetiche: set di piedistali del generatore, smorzamento delle vibrazioni per i supporti della pipeline

Progetti di ricostruzione: l’aggiornamento dello smorzamento delle vibrazioni delle attrezzature esistenti (può essere poste direttamente sulla fondazione originale)
